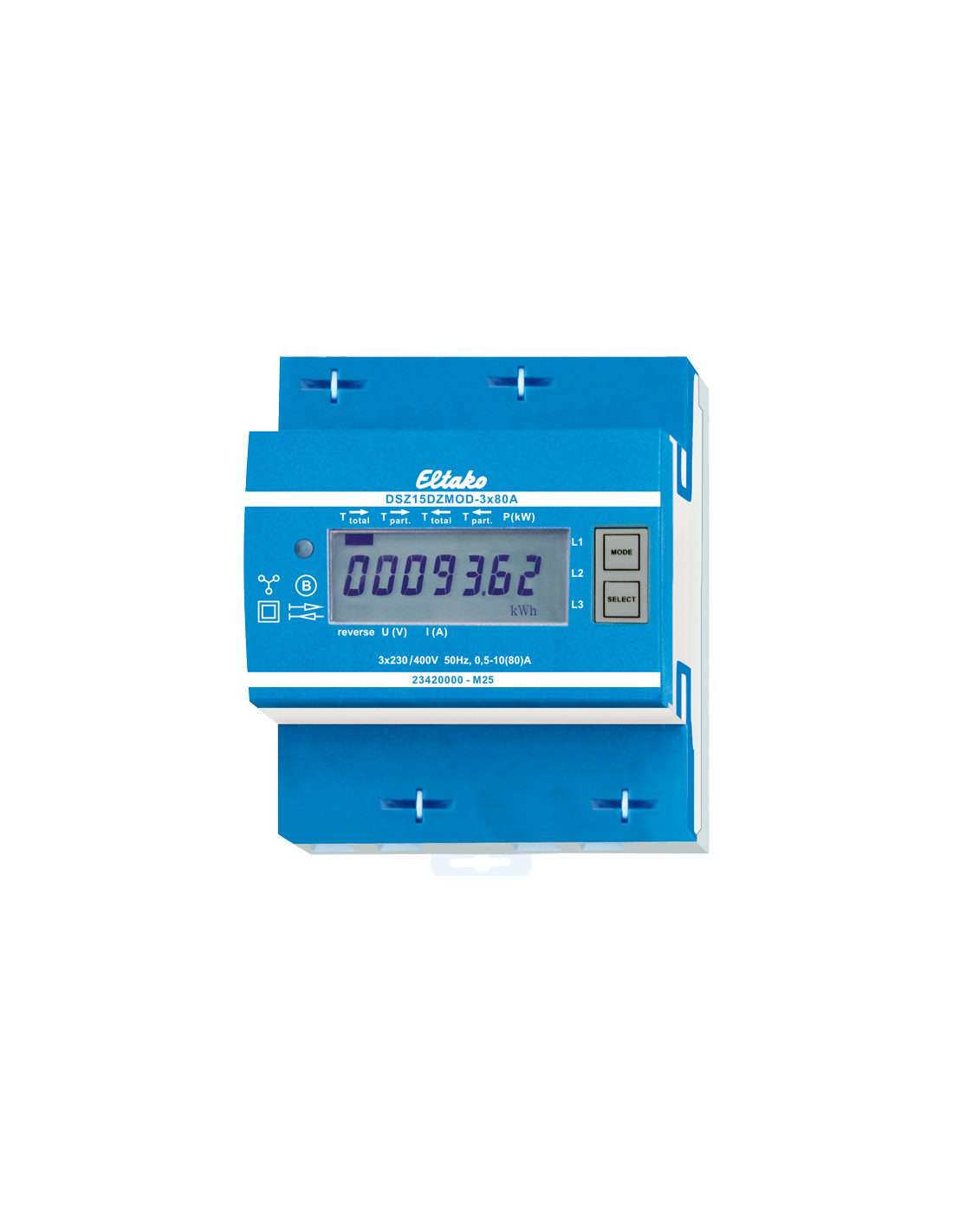

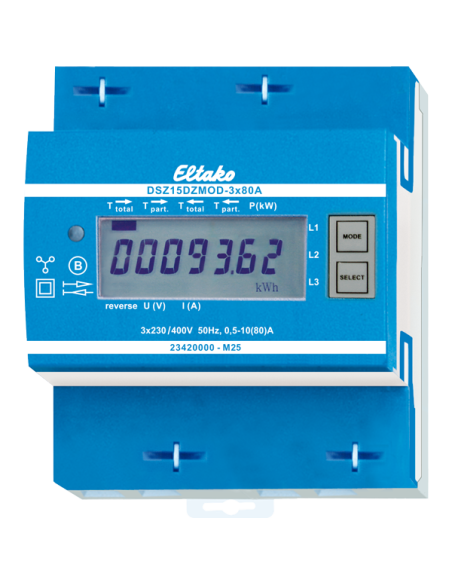

Contatore trifase bidirezionale Modbus. Corrente massima 3x80 A, perdita in standby di soli 0,8 watt su L1 e 0,5 W ciascuno su L2 e L3. Dispositivo di installazione modulare per il montaggio su guida DIN-EN 60715 TH35 in quadri elettrici con grado di protezione IP51. 4 unità di passo = 70 mm di larghezza, 58 mm di profondità. Classe di precisione B (1%). Con interfaccia Modbus / RTU (RS485). Il contatore trifase a misurazione diretta misura l'energia attiva in base alle correnti che fluiscono tra gli ingressi e le uscite. L'autoconsumo di soli 0,8 watt o 0,5 W di potenza attiva per percorso non viene misurato e non visualizzato. L'energia attiva viene sommata in base al segno. Una prestazione positiva nel contatore indica consumo di energia, una prestazione negativa indica energia erogata. La misurazione dell'energia è bilanciata. Se il consumo di energia (P positivo) è maggiore dell'energia erogata (P negativo), il conteggio T con la freccia a destra aumenta. Se l'energia fornita è superiore al consumo, la lettura del contatore (freccia T a sinistra) aumenta. Il consumo di energia viene visualizzato con una freccia a destra e l'energia fornita con una freccia a sinistra sopra la barra attiva sul display. È possibile collegare conduttori monofase, bifase o trifase con correnti fino a 80 A. La corrente di avviamento è di 40 mA. I collegamenti L1 e N devono essere disponibili. Collegamento tramite data logger RS485-Modbus: trasferimento dati Modbus / RTU (RS485) e assegnazione dell'indirizzo secondo le istruzioni per l'uso. L'approvvigionamento e l'erogazione di energia vengono salvati in una memoria non volatile e vengono nuovamente visualizzati immediatamente dopo un'interruzione di corrente. Il display LCD a 7 segmenti può essere letto due volte nell'arco di due settimane anche senza alimentazione. Il consumo di energia e l'alimentazione sono indicati da un LED accanto al display che lampeggia 1000 volte per kWh. A destra del display si trovano i pulsanti MODE e SELECT, che vengono utilizzati per scorrere il menu secondo le istruzioni per l'uso. Per prima cosa, si accende la retroilluminazione. È quindi possibile visualizzare l'energia attiva totale per importazione ed erogazione, l'energia attiva della memoria azzerabile di importazione ed erogazione, nonché i valori istantanei di potenza, tensione e corrente per ciascun conduttore esterno. Messaggio di errore: se il conduttore di fase è mancante, sul display viene visualizzato il conduttore di fase corrispondente
